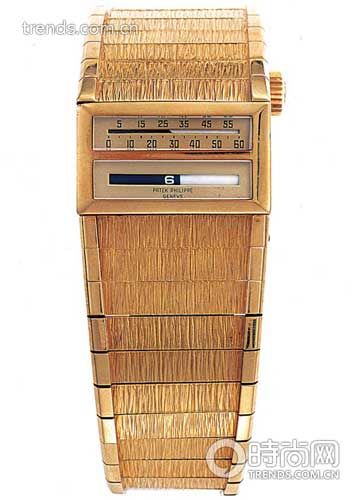

百达翡丽博物馆内收藏的编号为P-110的直线显示手表

在1959年的“未来趋势”贸易展览中，百达翡丽特别展出了一只名为“眼镜蛇”的概念手表。不过，百达翡丽从来没有打算将这款表列入生产计划。现在，仅有的这只手表原型正静静地躺在百达翡丽博物馆里。时隔半个世纪，URWERK中的两个天才的组合将Louis Cottier的制表才情重新演绎，续写这个跨越半个世纪之久的“眼镜蛇的故事”。

1958 年，Louis Cottier 与Gilbert Albert 两人联合，创造出一款采用革命性直线显示的手表。两人在手表设计方面的前卫理念彻底巅覆了当时主流的手表设计美学观点。直线型时间显示看似简单，但其内部机械结构的复杂程度却是前所未见。然而Louis Cottier和Gilbert Albert 二人踌躇满志，克服了重重困难，最终为百达翡丽制作了一款手表原型，取名“眼镜蛇”。1959 年，Louis Cottier 将这一技术申请了专利。不过，遗憾的是，这项计划却从此再无下文。这款手表原型如今静静地躺在百达翡丽博物馆内（藏品编号P-110），让慕名前去参观的人勾起阵阵遐思。

1998 年，URWERK 创办人之一Martin Frei拿起纸笔，描绘出心目中那直线型显示手表的草图，时分由两条平行直线显示。但是，这款手表的设计又仅仅停留在了草图的阶段，因为当时他的拍档、制表天才Felix Baumgartner正专注于研发卫星小时手表，并首度于巴塞尔表展发表，直线型显示手表计划便再度被搁置。

2006 年，URWERK 的首款卫星小时及分钟显示手表（UR202）已经名震四方，但Felix Baumgartner 仍然想着研发另一种崭新的时间显示模式。后来他看了著名导演阿尔弗雷德·希区柯克（Alfred Hitchcock）的经典电影《The Birds》之后，片中一场只有几秒钟的戏对他启发很大。在电影中，女主角躲进老式的Dodge 汽车躲避群鸟袭击，其中一个近镜刚好对准仪表板的直线型车速计……Felix 灵光一闪，即想起直线时间显示意念。为实现这想法，Felix与Martin Frei废寝忘食，在研究过程中还借鉴了Louis Cottier及Gilbert Albert 当年的革命性设计，并把它作为自己设计的灵感之源。

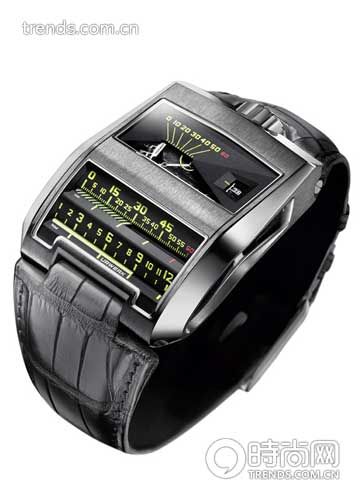

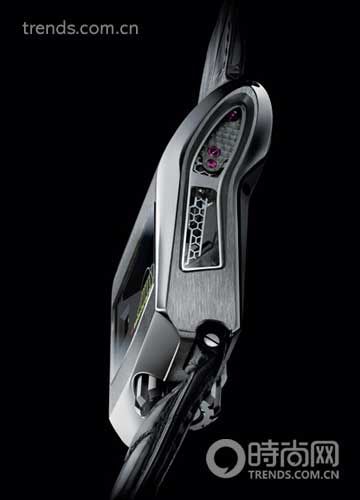

UR-CC1手表从侧面

2009 年， 经过3 年研究及1 年测试，绰号为“眼镜王蛇”(King Cobra) 的UR-CC1 手表正式亮相。CC 是Cottier Cobra 的缩写，他们希望借此向当年的先锋巨匠Louis Cottier 大师致敬。

直线时间显示方式灵感来自老式汽车中的直线速度计

　　时间是直的还是圆的

通常情况下，我们所见过的手表都是依靠指针沿表盘上的大大小小的圆形轨道运行来显示时间。但细想一下，这种360 度的显示形式与我们从小形成的时间观念似乎并不一致。小时候我们经常在白纸上画一条直线来代表时间，还按照顺序排列过去、现在以及将来。为何我们在想象时间以直线运行的同时，却又选择用圆形轨迹将其显示出来？为什么我们千百年来都在遵循着一个与自己的意识相悖的原理？其实原因也很简单，因为不断循环转动的机械结构，要比能够自动归零的直线显示结构简单得多，而能够精确至分钟/小时的直线式显示更是极为复杂。自古以来，只有极少数表厂正式投产具有回弹归零功能的直线式显示手表。

UR-CC1 手表的机芯装配有两个回弹滚筒，表面有水平直线式刻度，分别显示小时及分钟。这一结构看似平淡无奇，其实经过了URWERK 表厂三年多的研发、生产及测试，才研制出来。之所以要花费这么长的时间，是因为有一个问题必须要克服，那就是他们要确保小时及分钟滚筒的转动及回弹操作不会影响到手表走时的准确性。

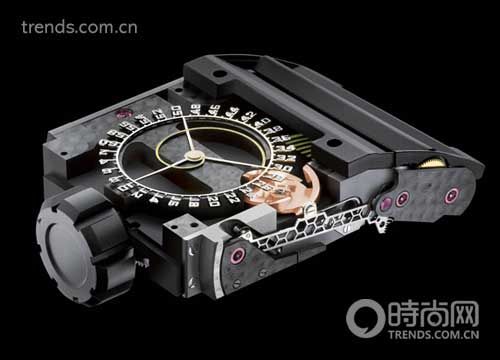

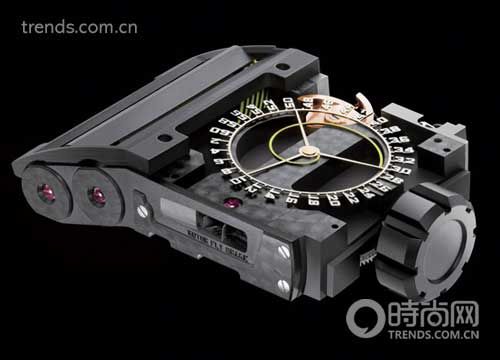

UR-CC1手表机芯

　　1个凸轮斜面上有180个计算点

在这款机芯当中，秒钟转盘下有一个三段式凸轮(Triple-cam)连接一条齿棒( 这条齿棒从表壳侧玻璃窗口可以看到)，由齿棒驱动分钟滚筒作0 分至60 分钟的转动( 转动幅度为300 度)。当转至60分钟刻度时，分钟滚筒在一条扁平的直线弹簧的驱动下，以1/10 秒高速反方向回弹至起点处（即0 分）。分钟滚筒的这一回弹动作同时推动小时滚筒转动一格( 向前跳1 小时)。

UR-CC1手表机芯

三段式凸轮由铍铜合金铸造，这种合金具有无须润滑但摩擦系数却极低的特性。凸轮面有三个弧形小斜面，尺寸精准。凸轮转动时，小斜面将动力传至齿棒支轴，再传至齿棒末端齿轮，继而推动分钟滚筒。凸轮三小时转完一圈，即每个小斜面用去60 分钟 ( 刚好驱动分钟滚筒转60 分钟的距离)。工程师在每个斜面都要选取180 个计算点，这样就确保了它推动滚筒的准确度丝毫不差。

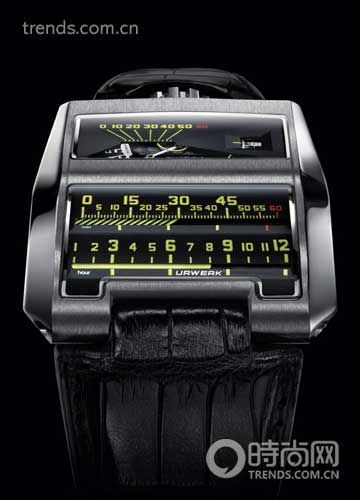

从手表上端窗口可以清楚看到秒钟的两种显示方式

　　举足轻重的“蜂巢”

位于齿棒末端的齿片，能够将来自凸轮的动力转化成为分钟滚筒转动的能量，是举足轻重的一个组件。齿棒为镍金属材质，非常坚硬。由Mimotec 零件制造厂研制，能准确地将凸轮的动力输送至分钟滚筒。镍金属这种材料的密度很低，也就是说在机芯的正常运作当中耗能较少，这样一来就能够将地心引力及各种情况下的撞击造成的影响误差减至最低。其蜂巢状结构让坚固及轻盈两优点得以并存。

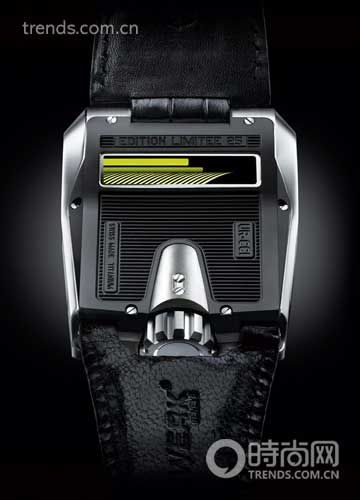

UR-CC1手表表背

　　两种方式显示秒钟

UR-CC1 表盘上方两个窗口， 分别以直线刻度及数字两种形式显示秒钟，是世界首创的技术。Mimotec 公司利用微影制作技术，制成仅重0.09 克的镍金属转盘，这种技术比电蚀切割(Electro-Erosion)更为精确。为了最大程度地减小转盘的重量，微细的秒钟数字还特别经过了镂空处理。第10 秒位置一侧有一块小小的URWERK 标志砝码牌， 很好地补偿了单数数字的重量。

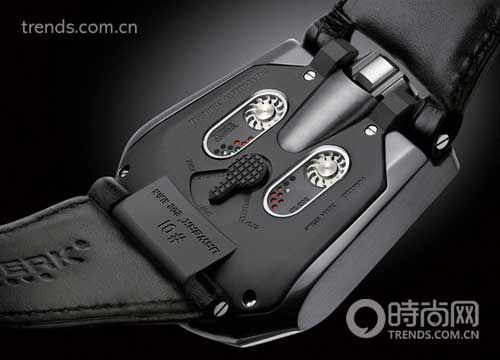

　　UR-202手表采用了涡轮增压上弦技术，从手表的背面可以看到两个旋转的涡轮

　　风中的摆陀

UR-CC1 的自动上弦机芯装有URWERK 首创的气动摆陀掣动装置(Rotor Fly Brake)，能减少摆陀及组件的自然损耗或因撞击或激烈动作所造成的损毁。从表壳侧面的窗口可以看到掣动装置的运作过程。

这种能够大大提高自动上弦手表的上弦效率的摆陀掣动装置，是URWERK 两位天才制表人的又一创作。其实， 在他们之前的作品UR202 手表上面，就已经采用了一种全球首创的名为“双涡轮控制系统”的装置。那是全球第一款采用流体动力学来控制自动上弦速率的手表。

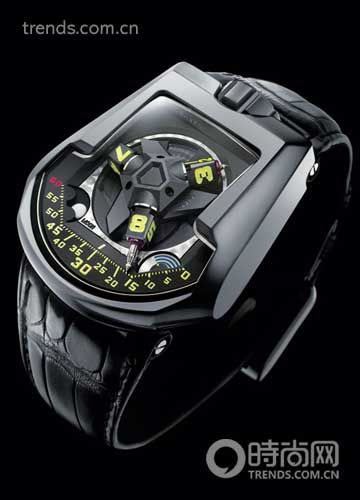

UR202手表，卫星指示

对于空气的运用，在制表界很早就已经开始了。在18 世纪，钟表技师就采用空气阻力来控制鸣钟的速度，这项技术后来被发展成为控制问表敲击速度的首选方法。URWERK 继承了这一古老的传统，借助空气阻力并进一步将其研发为控制自动上弦速率的一种手段。在UR-202 手表当中，他们采用了两个极其精密的微型涡轮（也就是微型空气压缩机）来代替过去常用的传统旋转叶片。在手表的背面可以看到两个旋转的涡轮。两个涡轮和摆陀连接在一起，根据选择开关预先设定的位置， 涡轮可以起到吸收外界震动的作用。在日常活动中，双涡轮的存在能减缓摆陀的剧烈运转，也就减少了齿轮损耗并延长了机芯的使用寿命。3 时位置的选择开关可以控制涡轮运转，有选择地控制从手表内流出的气流量，这样就能影响压缩空气的压力水准。

Martin Frei：（左）

我对时间的观念最感兴趣。物理学家告诉我们，时间可以被屈曲或延展，而我们的日常经验则建立在日复一日、季节轮回、年复一年的循环观念上面。但我仍然对时间被排列、甚至被压缩、按线性方向流动——即沿着直线从过去流向现在至将来的可能性而着迷。而且，这可以代表一个人的生命轨迹，所以我觉得这种线性模式是一种人性化的时间观念，这种模式性格十足。

　　Felix Baumgartner：（右）

我不算很怀旧，却特别钟爱老式汽车的线性速度计。最近我看了Alfred Hitchcock的名作《The Birds》。女主角在一辆老式的Dodge汽车躲避群鸟袭击，镜头刚好对着仪表板的直线速度计，那是我最喜欢的场景之一。史上直线型显示手表可说是凤毛麟角，其中一款就是Louis Cottier在上世纪五十年代末期制作的“眼镜蛇”（The Cobra）。尽管它早在半个世纪以前面世，但如今看来依然极具时代感，遗憾的是仅有一只手表原型传世，又从未正式投产。
